CLW65QZF-45/50N大功率自吸式灑水泵_程力專用汽車股份有限公司專用灑水泵

CLW65QZF-45/50N大功率自吸式灑水泵銷售電話：

159-7276-7978

65QZ-45/50N自吸式灑水泵參數：

流量(m3/h)：45

揚程(m)：50

輸入軸轉速(r/min)：1450

軸功率(kw)： 9.25

自吸高度(m)：6.5

自吸時間(min/5m)：1.0

效率：65%

備注: 左、右旋轉

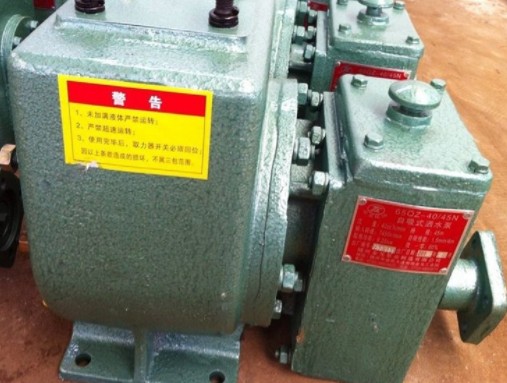

自吸式灑水泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液室組成。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過成；當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用。
該系列泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。因此，為保證泵具有良好的自吸性能，必須滿足以下條件:
1、泵工作前，泵內的液體存量必須高干泵軸，因此泵進口處中心線必須高干泵軸中心線300毫米。
2、進口管路系統必須保證不漏氣。
3、吸水管的吸入頭必須浸沒干水下，以免空氣吸入水管。

4、出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。

灑水車水泵的拆卸方法：
1、找到放油螺絲將其旋下，打開放水閥門將水泵里的剩余液體和齒輪箱里的潤滑油排出干凈，免得灑水車水泵里的水倒出弄臟衣服。
2、把管道和機座螺栓一一拆除，將泵取下，拆去進口法蘭拆下法蘭盤的時候要記住水泵進出口的安裝位置，方便安裝時對接進出口。
3、拆葉輪 先旋下葉輪螺母，再拆下灑水車水泵與齒輪箱的聯接螺母，然后用M12螺栓慢慢的頂開螺孔中旋入的M12螺栓，這時候泵體和齒輪箱同時被頂開,第一級葉輪自動脫出，第二級葉輪，機械密封就和齒輪箱一起與泵體分離。
4、拆去齒輪箱蓋和輸入軸承蓋，將輸入軸承由水泵體側打出，最后從箱體上方將主動齒輪取出。
灑水泵安裝方法和拆卸的步驟是相對的只是要注意以下幾點：
1、安裝前應先把灑水泵兩側的撐腳卸下，將泵軸心與聯軸器對準，把齒輪箱上的四個螺栓擰緊后再將撐腳裝上。
2、注意對整齊油封間隙，調試葉輪的位置，不要使其在旋轉時擦到箱體。
3、灑水泵進出口管路必須緊固在車身上，不能使其重量被泵承受，管路中還應加裝過濾網。
灑水車水泵無壓力解決方法：
1、當您發現灑水車抽不上來水時，您首先應該檢查一下灑水車的管路是否密封嚴了，經過檢查沒有問題的話，那么我們應該接著檢查一下灑水車膠墊，調整一下密封墊的厚度，擰緊相關的螺絲。經過檢查以上部分不存在任何問題的話，下一步就應該查看灑水車濾水器是否入水夠深，吸水高度應大于允許高度，我們應當確認濾水器吸水高度小于5米，足夠深置。如果灑水車還是抽不上來水的話，那就可能是進水管路堵塞了，您要做的就是疏通管路。
2、當您發現灑水車灑水寬度不足的時候，首先應查看一下灑水泵轉速是否達不到額定值，我們只需要加足油門，提高灑水車發動機轉速讓其到達灑水泵轉速的額定值。然后再查看一下灑水車噴頭噴灑角度是否正確，若是我們只需要調整噴頭噴灑角度到達正確位置就行。若灑水寬度還是不足的話，我們可以檢查一下灑水車管路是否堵塞或泄露，只需將其排除即可。
3、灑水車水罐放不出水可能是水罐太臟，濾網堵塞，您要做的就是將水罐沖洗干凈，清洗濾網清楚濾網里的雜物。如果是冬天出現放不出水的情況，可能是溫度過低造成罐內結冰，應當使用熱水或熱氣使冰融化。

灑水泵使用特別提醒：
1.灑水泵工作前必須將泵內灌滿引水，否則機械密封損壞造成漏水；
2.氣溫低于零度時，工作完成后，必須放干泵內水，否則因結冰脹破泵箱體；
3.當水源含有泥砂、長纖維雜物、取水時應嚴防吸入泵內損壞機械密封及葉輪；
4.在正常自吸高度內，泵啟動后2分鐘，還未出水，請立即停機檢查！
5.因上述原因造成損失由用戶負責。
售后服務：
我公司本著“質量是我們的生命”“用戶至上”的原則，保證為用戶提供*的產品和完善的售后（售前）服務，在此我公司鄭重承諾：
一、幫助用戶做好產品的選型工作，提供產品樣本，性能參數，安裝尺寸等。
二、如用戶需要可到現場指導用戶正確安裝及調試。
三、公司售出產品質量質保期為一年。在質保期內實行“三包”。質保期內在按照說明書使用或無人損壞的情況下，出現的質量問題由供方負責免費維修。
四、超過質保期，由供方負責維修，需要更換配件只收取成本費。
