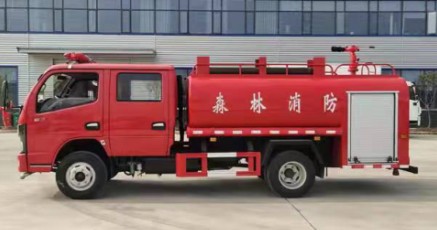

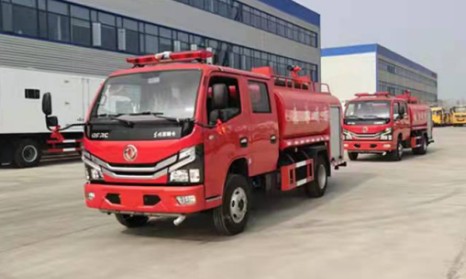

4立方東風消防灑水車(雙排駕駛室)_浩天星運牌HTX5075GPSLL6型綠化噴灑車
4立方東風雙排消防灑水車廠家直銷電話：
159-7276-7978
整車型號：HTX5075GPSLL6型消防灑水車
底盤型號：多利卡EQ1075DJ3CDF底盤一、4立方東風消防灑水車(雙排駕駛室)底盤：
型 號：東風汽車股份有限公司/EQ1075DJ3CDF
發動機：安徽全柴動力股份有限公司
型號：Q23-115E60
外形尺寸：長：6470 寬：1980 高：2660
排放標準：GB17691-2005(國VI),GB3847-2005
功率：85KW(115馬力)
驅動型式：后輪驅動軸距：3308mm
二、4立方東風消防灑水車(雙排駕駛室)駕駛室：
結構：雙排座駕駛室
座位設置：2+3人
駕駛室內設備：除原車設備外,加裝有取力器控制開關、100W警報器、回轉警燈開關、電臺電源線樁頭。
容量：水：3740Kg
材質：水罐：優質碳鋼
結構：框架焊接。內設防蕩板
設 備： 1個人口孔，帶有快速鎖緊及開啟裝置，1個液位指示器，1個排污口，帶不銹鋼球閥，1個注水口。

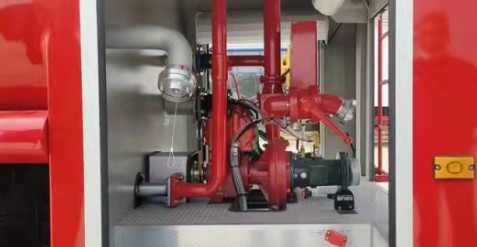

四、4立方東風消防灑水車(雙排駕駛室)消防泵及管路系統：
消防泵：上海茸申CB10/20常壓消防泵
流量：常壓20L/s
壓力：常壓1.0
吸水深度：≥7m
引水時間：≤35s
安裝型式：后置
管路系統：
吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。
出水管路： 1個出水口；通過罐到罐頂部有1個直徑≥89mm的水炮管路；
放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。
消防炮型號：成都威斯特PS8/20W型
消防炮流量：低壓20（L/s）
射程：水≥50m
壓力：低壓1.0MPa
六、 取力器：
型式：全功率夾心取力器
冷卻方式：強制式水冷
潤滑方式：飛濺式油潤滑
七、 泵房：
材質：骨架為優質鋼,蒙板為鋁合金板粘接結構
結構：泵房內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。
器材布置原則:所有器材放置確保戰斗展開時隊員不干涉；按照使用頻率和器材重量及外形放置器材；按照戰斗編成和器材使用邏輯關系放置器材； 按照人體行為科學放置器材。
車頂前面采用長排警燈（位于駕駛室前頂端）；車輛下方安裝側標志燈；警報器功率為100W；警報器、警燈電路為獨立式附加電路，控制器件安裝在駕駛室內。泵室后有獨立的消防泵控制系統。
九、總體技術要求：
1、整車外觀保持一定的平整度，且符合有關規定。
2、所有鉚接保持一定的密度，符合企標規定。
3、所有焊接牢固，光潔，平整，符合企標規定。
4、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
十、隨車文件：
1、底盤使用說明書
2、底盤質量保修卡
3、底盤維修手冊
4、底盤合格證
5、隨車工具清單
8、使用說明書
9、車輛器材清單
10、整車合格證
隨車技術文件：
1、車輛使用說明書1本
2、車輛器材配置表1單
3、汽車底盤使用說明書1本
4、汽車底盤合格證1單
5、隨車附件（工具）1套 原底盤隨車附件、工具
隨車器材：
1 、消防吸水管 2 根 φ100×2000m
2 、異徑接口 1 件 65/80
3 、直徑65×20m水帶 2 盤 常壓
4、 吸水管扳手 2 件
5 、消防水槍 2 支 直流開關開花各一支
6 、滅火器 1 具 3KG
7、 前沖 2 個
8、 后灑 2 個
