灑水車LED箭頭導向燈產品使用說明書

灑水車LED箭頭導向燈產品使用說明書

灑水車LED箭頭導向燈廠家直銷電話：

159-7276-7978

MC-580G型箭頭向導燈是最新款車載式交通指示燈，該款指示燈是本公司長期跟蹤服務客戶，綜合廣大客戶反饋意見，集合最優秀設計研發團隊精心打造。外形新穎簡潔、精致美觀、操作簡單，便于安裝，最大優點是：使用PC高強度塑料，防撞抗震；透鏡發光，亮度更高，可視距離超遠，更加安全；超薄燈體，總體重量輕，散熱更好，使用過程功耗低，使用壽命更長；采用一體灌膠密封，防水效果更好。該箭頭燈應用廣泛，如工程搶險車、灑水車、吸污車、道路施工車、道路養護車、掃路車及道路提示標志。
一、技術參數:

工作電壓:DC12V/24V

工作電流:小于3A

閃爍頻率:10-1000次／分（可調）

體積（單只）:580*250*20mm

重量（單只）:1kg

整箱重量:5kg

紙箱尺寸:600mm*280mm*120mm

二、安裝說明:
1、首先取出配件中的16只不銹鋼大扁頭自攻螺釘，將固定支架固緊在導向燈對應的位置上。
2、最后用螺栓或焊接的方式將上述已裝配好的導向燈固定在車上適當的位置上。
3、用同樣的步驟安裝好另外一只導向燈。

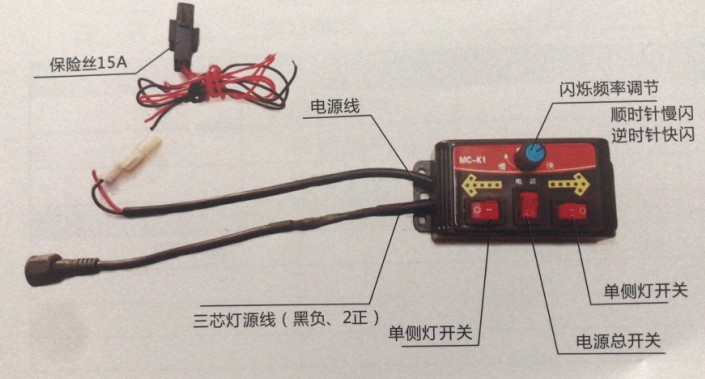

4、如產品帶有控制器，請將控制器裝在車內適當位置，便于操作。
5、然后將控制線束與車內自帶的兩路開關線束按接線示意圖對應接牢固。
6、在接通電源之前，應仔細檢查線路連接是否正確，確定無誤后，然后接通電源，查看左右開關是否
正確的控制對應的左右導向燈的工作狀態。
注意：使用本燈原配控制器（開關）時，由于本開關采用負極控制閃爍請勿將箭頭燈負極線自行剪開搭在車體上，必須經原裝三芯線正負極對接后返回主開關，否則會造成箭頭燈無法閃爍的現象，嚴禁將其它任何車燈或電器負極搭在箭頭燈整體負極線的任何一處！
三、使用方法：
1、確定接線無誤后，按下控制器左燈開關，控制開關左燈指示亮，左導向燈應處于正常工作狀態，反之停止工作。
2、當按下控制器右開關時，控制開關右燈指示亮，右導向燈應處于正常工作狀態，反之停止工作。
3、當按下控制器左燈和右燈開關時，左右導向燈應同時處于正常工作狀態，并且保持閃爍頻率相同。
四、安全建議：
1、安裝之前，應確認該車工作電壓與導向燈工作電壓相符，接線時電源正負極不能接錯。
2、在汽車啟動之前，先確保控制器開關在滅的狀態，以免瞬間強電流對控制器的沖擊。
3、不要用堅硬物體撞擊導向燈表面LED燈，以免造成LED燈單元損壞而使導向燈顯示錯誤的警示標志。
4、在使用前請先核對導向燈上的現實標志是否能和控制開關上所標向位置相對應，如果兩者之間有差錯，請不要使用，以免造成交通指示誤導。
5、長期使用該交通導向燈，請注意維持導向燈上燈單元的清潔，使其工作能以高亮度發光，保證正確的交通指示。

6、使用該導向燈時，請確認該導向燈始終暴露于車體外面，不被車上篷布或其他大面積物體所遮蓋，防止造成不必要的交通指示燈錯誤。

五、裝箱清單：

箭頭燈控制器1只

帶保險絲電源線1條

接箭頭燈三線線具1條

固定架2條

大扁頭自攻螺釘16只

使用說明書1份

六、注意事項：
1、電源正負極不可反接。
2、請注意愛護使用，不要隨意拆裝。
3、本系統可根據客戶要求訂制工作電壓為DC12V或DC24V。
七、質量保證：如果不是人為的損壞，本公司提供一年的質量保證期，超過質量保證期，我們將收取更換配件的成本費用。
